TFC-10脉冲控制仪
TFC-10脉冲控制仪控制原理： 仪采用大规模集成电路搭建而成，采用两个电位器进行两个重要时间参数：脉冲宽度、脉冲间隔的调整，采用可选择的多位插针结构，可实现在10路或20路内的输出路数自由调整，具体的插针位置参见印刷线路板上的位置说明。欢迎广大客户前来咨询袋式除尘器配件、袋除配件。
详细介绍 products details

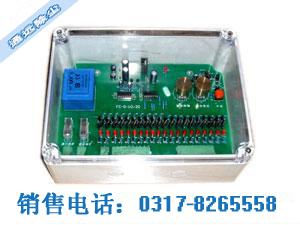

防水外壳TFC-10脉冲阀控制仪产品特点：
此脉冲阀控制仪采用工业级芯片作为控制核心；
此脉冲阀控制仪在印刷线路板上有明显的设置标志，可方便的进行控制仪的设置；
此脉冲阀控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；
此脉冲阀控制仪设有手动操作按钮，可方便的进行设备的调试、运行操作；
此脉冲阀控制仪采用防水外壳结构，配合防水接头，可在室外、粉尘环境中使用；
此脉冲阀控制仪配备可插拔的印刷线路板专用端子，可方便的进行接线；
防水外壳TFC-10脉冲阀控制仪产品技术指标：
输出路数：4-10、4-20路可选；
支持远程启动/停止控制；
输入电压：AC 50HZ
180-240V；
驱动能力：DC 24V 2A AC
220V 1A；
外型尺寸：248×188×100mm；
防水外壳TFC-10脉冲阀控制仪参数设定范围：
脉冲宽度：设定范围为0.03~0.9秒；
脉冲间隔：设定范围为1~60秒；
防水外壳TFC-10脉冲阀控制仪安装示意图操作说明：
1）控制原理：仪采用大规模集成电路搭建而成，采用两个电位器进行两个重要时间参数：脉冲宽度、脉冲间隔的调整，采用可选择的多位插针结构，可实现在10路或20路内的输出路数自由调整，具体的插针位置参见印刷线路板上的位置说明。
2）参数设置及修改：TFC-A-10/20、TFC-D-10/20型控制仪通电后无需任何操作即可自动按最新的设置参数实施控制。控制仪有三种主要的状态——待机状态、运行状态、检修状态。待机状态：控制仪上电后如果不满足开机条件（开机信号断
1）控制原理：仪采用大规模集成电路搭建而成，采用两个电位器进行两个重要时间参数：脉冲宽度、脉冲间隔的调整，采用可选择的多位插针结构，可实现在10路或20路内的输出路数自由调整，具体的插针位置参见印刷线路板上的位置说明。
2）参数设置及修改：TFC-A-10/20、TFC-D-10/20型控制仪通电后无需任何操作即可自动按最新的设置参数实施控制。控制仪有三种主要的状态——待机状态、运行状态、检修状态。待机状态：控制仪上电后如果不满足开机条件（开机信号断
开）时，系统将进入待机状态。
运行状态：控制仪上电，且满足开机条件后即进入开机运行状态，发光二极管显示各路输出点的状态。
检修状态：在控制仪正常运行时，将自动、手动转换插针插到右边两位即进入手动检修状态，此时按一下“手动”按钮，输出将从上一路开始向后移位，直到插针插到左边两位退出手动状态。
参数修改状态：任何时候，边缓慢旋转电位器，边观察输出指示灯的点亮情况即可进行脉冲宽度/脉冲间隔的调整。
运行状态：控制仪上电，且满足开机条件后即进入开机运行状态，发光二极管显示各路输出点的状态。
检修状态：在控制仪正常运行时，将自动、手动转换插针插到右边两位即进入手动检修状态，此时按一下“手动”按钮，输出将从上一路开始向后移位，直到插针插到左边两位退出手动状态。
参数修改状态：任何时候，边缓慢旋转电位器，边观察输出指示灯的点亮情况即可进行脉冲宽度/脉冲间隔的调整。
