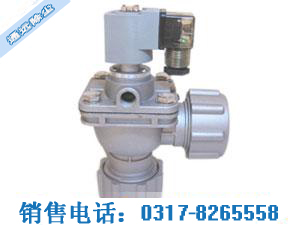

直角速连阀
直角速连阀(亦称为TMF-ZM电磁脉冲阀),是在Z新型直角电磁脉冲阀基础上改进的新品种,又称速联脉冲阀,该电磁脉冲阀具有灵敏度高,排气量大,工作稳定的性能,而且具有安装,使用,维修方便的特点.TMF-ZM型直角电磁脉冲阀,是在Z型直角电磁脉冲阀基础上改进的新品种.
![](/upfile/sell/20120703085234.jpg)
详细介绍 products details
【直角速连阀产品介绍】:
TMF-ZM电磁脉冲阀(亦称为直角速连阀),是在Z新型直角电磁脉冲阀基础上改进的新品种,又称速联脉冲阀,该电磁脉冲阀具有灵敏度高,排气量大,工作稳定的性能,而且具有安装,使用,维修方便的特点.TMF-ZM型直角电磁脉冲阀,是在Z型直
角电磁脉冲阀基础上改进的新品种.
【直角速连阀产品工作原理】
膜片把电磁脉冲阀分成前,后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于"关闭"状态.
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,电磁脉冲阀处于"开启"状态.
脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片组件紧贴阀的输出口,电磁脉冲阀又处于"关闭"状态.
膜片把电磁脉冲阀分成前,后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于"关闭"状态.
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,电磁脉冲阀处于"开启"状态.
脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片组件紧贴阀的输出口,电磁脉冲阀又处于"关闭"状态.
【技术指标】:
工作压力 |
0.2MPa-0.6MPa |
|
工作介质 |
清洁压缩空气 |
|
环境温度 |
一10℃ --- 70℃ |
|
电 压 |
DC24V |
AC220V |
功 率 |
20VA |
25W |
空气相对湿度 |
≤85% |
|
防护等级 |
IP65 |
|
膜片寿命 |
喷吹100万次 |
【电磁脉冲阀规格表】
TMF—ZM 电磁脉冲阀型号规格表
型号 |
接口 |
A |
B |
C |
D |
E |
|
口径 |
连接螺纹 |
||||||
TMF-ZM-20 |
20mm |
G3/4 〞 |
119 |
168 |
79 |
57 |
80 |
TMF-ZM-25 |
25mm |
G1 〞 |
140 |
192 |
92 |
77 |
96 |
TMF-ZM-40S |
40mm |
G11/2 〞 |
166 |
242 |
110 |
88 |
112 |
