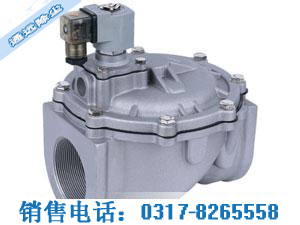

TMF-T直通脉冲阀
TMF-T-62S直通式脉冲阀，其进出口之间是180度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。TMF-T型电磁脉冲阀(DMF-T电磁脉冲阀)与气箱脉冲袋式除尘器配套。
详细介绍 products details
【TMF-T-62S直通式脉冲阀简介】：
TMF-T-62S直通式脉冲阀，其进出口之间是180度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。TMF-T型电磁脉冲阀(DMF-T电磁脉冲阀)与气箱脉冲袋式除尘器配套。直通式脉冲阀（亦称
隔膜阀）用于脉冲袋式除尘器清灰喷吹，直通式脉冲阀受脉冲控制仪的输出信号控制，对滤袋逐排或逐室进行喷吹清灰。使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。我司生产的直通式脉冲阀采用进
口氟橡胶膜片，有效了提高了除尘电磁直通阀的耐高温耐腐蚀性能；喷吹强度大；3年质保。适用于各种滤袋（圆袋、异形袋、金属纤维袋）、滤筒、陶瓷管和塑烧板等过滤元件的清灰。
【TMF-T-62S直通式脉冲阀结构尺寸图】：
TMF-T系列直通式脉冲阀选型表：
|
型号 |
接口 |
A |
B |
C |
E |
|
|
口径 |
连接螺纹 |
|||||
|
TMF-T-20 |
20mm |
G3/4〞 |
96 |
135 |
18 |
96 |
|
TMF-T-25S |
25mm |
G1〞 |
127 |
180 |
25 |
112 |
|
TMF-T-40S |
40mm |
G11/2〞 |
127 |
200 |
35 |
127 |
|
TMF-T-50S |
50mm |
G2〞 |
160 |
220 |
41 |
160 |
|
TMF-T-70S |
70mm |
G11/2〞 |
200 |
243 |
50 |
200 |
TMF-T系列直通式脉冲阀技术指标：
|
工作压力 |
0.2MPa-0.6MPa |
|
|
工作介质 |
清洁压缩空气 |
|
|
环境温度 |
一10℃--- 70℃ |
|
|
电压 |
DC24V |
AC220V |
|
功率 |
20VA |
25W |
|
空气相对湿度 |
≤85% |
|
|
防护等级 |
IP65 |
|
|
膜片寿命 |
喷吹100万次 |
|
TMF-T系列直通式脉冲阀安装使用说明：
1.使用前注意检查元件是否在运输过程中损坏。
1.使用前注意检查元件是否在运输过程中损坏。
2. 安装前应先通气清理供气管道内杂物.安装时注意气体流动方向及接管是否正确。
3. 在安装时所有的O型密封圈都要涂上合适的润滑剂。
4. 电磁脉冲阀线圈上共有三个插脚，并配有专用插头，其中一个有""符号的为接地插脚，用户可根据需要决定是否接地。（一般情况下，电压小于36V时可不接地，大于36V时就应接地。）另二个为线圈电源插脚，分别与脉冲喷吹控制仪对
应顺序的端子和阀用公共线的端子相连接。注意电压是否符合要求。
5. 除尘器分气箱（包括接管）由用户自定，分气箱容量应满足提供电磁脉冲阀工作稳定的气源，分气箱内壁应清洁无铁锈等杂物，分气箱无泄漏，并符合有关安全的各项要求。
6. 该阀与气包及喷吹连接管的密封件适用温度为-10℃～70℃。如需高温密封件,请订购时另行注明。
